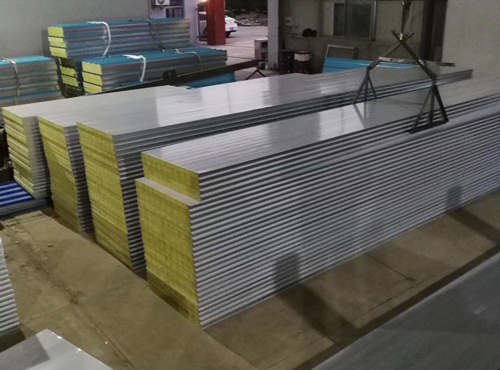

岩棉芯材为非烯烧材料，岩棉夹芯板具有超过1000摄氏度的耐火能力。据意大利权威机构Istituto GiordanoS.P.A测定，岩棉夹芯面板和墙板耐火极限为100mm厚（REL）120分钟、75mm厚（REL）60分钟、50mm厚（REL）30分钟、50-70-100mm厚岩棉夹芯板的耐火等级为0/1级（其耐火等级由高到低依次分为0、1、2、3、4、5级）

　　铝合金熔点采用耐火极限这个指标来衡量胞状铝合金的耐火性能,用有限元分析方法计算了温度场及耐火极限.胞状铝合金具有很好的耐热性能,以略高于铝合金熔点的温度660°C加热时,厚为26mm、孔隙率为76%的胞状铝合金的耐火极限为无限长,且形状不发生变化;要使胞状铝合金的背面温度达到熔点,必须提高加热温度.胞状铝合金在高于710°C的温度下加热,其体积发生收缩,且收缩率随温度升高而增大.

　　常用建筑构件的耐火极限

　　一、墙的耐火极限

　　1、普通粘土砖墙、钢砼墙的耐火极限大量试验证明，耐火极限与厚度成正比。 厚度（mm） 120 180 240 370 耐火极限（h） 2.50 3.50 5.50 10.50 2、加气砼墙的耐火极限 耐火极限与厚度也基本是成正比。 如加气砼砌块墙（非承重墙） 厚度（mm） 75 100 200 耐火极限（h） 2.50 6.00 8.00 3、轻质隔墙 木龙骨——钢丝网抹灰：0.85h 石膏板：0.30h 水泥刨花板：0.30h 板条抹灰：0.85h 钢龙骨——单层石膏板 双层石膏板：1.00h以上 4、金属墙板的耐火极限 采用铝、钢、铝合金等薄板作两面，中间或是空气层或填矿棉、岩棉等隔热材料，彩钢岩棉板耐火极限可达1.50~2.00h。

　　二、柱的耐火极限

　　1、钢砼柱的耐火极限 在通常情况下随柱截面增大而增大。截面积（mm×mm) 耐火极限（h） 200×200 1.40h 300×300 3.00h 370×370 5.00h 2、钢柱的耐火极限：0.25h

　　三、梁的耐火极限 1、钢砼梁的耐火极限主要取决于主筋保护层的 厚度。 如非预应力钢砼简支梁： 保护层厚度（mm） 10 20 25 30 耐火极限（h） 1.20 1.75 2.00 2.30 2、无保护钢梁耐火极限为0.25h。

　　四、楼板的耐火极限 简支钢砼圆孔空心板 保护层厚度（mm） 10 20 30 耐火极限（h） 0.9 1.25 1.50 预应力钢砼圆孔空心板 保护层厚度（mm） 10 20 30 耐火极限（h） 0.4 0.7 0.85

　　五、吊顶的耐火极限

　　木吊顶搁栅——钢丝网抹灰：0.25h 　板条抹灰：0.25h 纸面石膏板：0.25h 钢吊顶搁栅——石棉板：0.85h 双层石膏板：0.30h 钢丝网抹灰：0.25h

　　六、屋顶承重构件——屋架

　　无保护钢屋架的耐火极限为0 .25h；钢砼屋架的耐火极限主要取决于保护层厚度，一般保护层厚度为25~30mm，耐火极限为1.50~1.70h。

　　第四节  影响构件耐火极限的因素及提高构件耐火极限的措施

　　一、影响构件耐火极限的因素 （一）完整性 1、砼的含水量 2、构件的接缝或填缝材料 （二）绝热性 1、材料的导温系数 2、构件的厚度 （三）稳定性 1、构件材料的燃烧性能 2、有效荷载量 3、钢材品种 4、实际材料强度 5、截面形状与尺寸 6、配筋方式 7、配筋率 8、表面保护 9、受力状态 10、支承条件

　　二、提高构件耐火极限的措施

　　1、处理好接缝，防止出现穿透性裂缝；

　　2、使用导热(温)系数低的材料或加大构件厚度；

　　3、使用不燃材料；

　　4、构件表面抹灰或喷涂防火涂料；

　　5、加大构件截面，主要是加大宽度；

　　6、配16Mn、15MnV钢，把粗筋置于内层，细筋置于外层；

　　7、提高钢筋、砼的强度等级；

　　8、改变支承条件，增加约束。
